20140527:P1030685(1)1

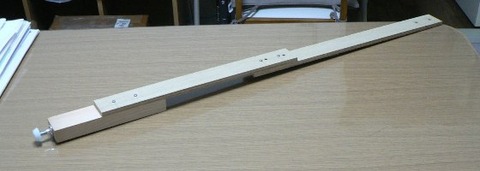

模型活動・HNモジュール009:作ってみる(8)脚の組立て

やっと脚を1本作ってみました。(今回から「脚」の漢字を使っています)

アジャスターを角材に取り付けるのに苦労?しました。
まあ、この種類の脚は作るのが初めてなので、段取りが判りませんでした。

この脚を4本作り、本体に取り付けるのですが、
線路上面を940mmに合わせて、尚且つ、その調節も可能でないといけません。
一応、940+-5mmの調節が可能なようにしています。

コメント(2)

顔アイコン

今晩は。木口に穴を開けたりするだけでも大変な力が要ると思います。
ある程度電動工具があれば楽かもしれません。
グラインダーとリューターしか持っていません。削除

2014/5/28(水) 午前 0:25schneiderabbita返信する

顔アイコン


rabbitaさん、コメント有難うございます。
縦に穴をあける、それも10mmΦの穴をあけると言うことで、
木工用ドリルの刃を買いました。
何とか、1本作りましたが、穴明けの方法など検討が必要です。
あと3本、作る必要があります。削除

2014/5/28(水) 午後 5:26[ up1853 ]返信する

20140520:P1030666(1)1
模型活動・HNモジュール008:作ってみる(7)足部分の材料・部品

図面が出来たので、部品調達を開始。

45mm幅の板は、ベニヤ板を切ってもらうことにしました。
さて、高さ調節用の金具、イメージはあったのですが、品名が判らない・・・

探したのですが、見つからないので、ホームセンターの係員さんに聞いたところ、
「ポリアジャスター」との品名でありました。
「テーブル・イス・家具などの高さ調節」とのことです。

あと、本体連結用のボルト、蝶ナットなどです。

コメント(2)

顔アイコン

今日は。工作が本格になるとホームセンターにいく事が多くなりますね。
量販店:キット入手, 模型店:塗料部品類, ホームセンター:大道具 という具合に三角移動が多くなりますね。削除

2014/5/21(水) 午後 2:08schneiderabbita返信する

顔アイコン


rabbitaさん、こんにちは。
量販店/模型店は、まあ、そこそこあるのですが、ホームセンターが
近くに無いので困ります。
買う物が溜まってからですかね。削除

2014/5/21(水) 午後 5:01[ up1853 ]返信する

20140518:20140511:img103 96bpi(1)1
模型活動・HNモジュール006:作ってみる(6)足部分の図面

足部分を作るべく、図面を作成。
本体連結用の穴と足の関係です。
気をつけなければ、いけないのが線路上面を94cm(940mm)に揃えること。

9mm厚のベニヤ板45mm幅で足部分を作り、
高さ調節用金具は角材部分に取り付けて、それを足部分にネジ止め接続することにします。
更には、運搬時の格納方法の検討などですが・・・

作ったことが無いので、上手く行くかな?

コメント(2)

顔アイコン

こんばんは。面倒なので自分の名前を端折ってしまいました。
図面、いい感じですね。 私の推測では、図面を起こす必要からではなく、
UPさんはこういう手順を踏むこと自体を、楽しんでおられるのですね? 絶対そうだと思います!削除

2014/5/18(日) 午後 11:32[ tt ]返信する

顔アイコン


ttさん、お早うございます。
私も、どちらかと言えば「ttさん」の方が楽ですね。
さて図面、もともと図面を見るのが好きなので、楽しんではいるのですが、
最近は勘違いや、物忘れが多くなったので、工作前に図面を書いて確認しています。
記録も残って、一石三鳥?と思っています。削除

2014/5/19(月) 午前 8:23[ up1853 ]返信する

20140515:P1030664(1)1
模型活動・HNモジュール006:作ってみる(5)フィーダーの取り付け

線路の裏側に配線をして、両端に接続用のワニ口クリップを付けました。

線路にハンダ付けした真鍮線に、線を圧着した端子をネジ止めです。
あとは、接続用の穴ですが、これは足と一緒に工事する予定です。

ここまでは構想通りですが、足をどうするか?考えないといけません。

コメント(2)

顔アイコン

今晩は。モジュールって貸会議室の木目テーブルに並べるから脚が無い物と思っていました。
角材/蝶番で楽ちんできます。削除

2014/5/16(金) 午前 0:29schneiderabbita返信する

顔アイコン


rabbitaさん、コメント有難うございます。
モジュールの大きさや何を作るかは自由なのですが、接続の為、線路の高さは決まっています。
94cmに合わせないといけません。(尚且つ、調節可能に)削除

2014/5/16(金) 午前 8:10[ up1853 ]返信する

20140513:P1030661(1)11
HNモジュール005:作ってみる(4)線路の取り付け

線路はKATOのHOユニトラック、これをネジ止めで中央に固定。

これは簡単な作業です。

コメント(2)

顔アイコン

今晩は。これで一応モジュールと言えますね。
アースカラーで塗って、去年の電柱を並べて・・・仕上がりが楽しみですね。削除

2014/5/13(火) 午後 9:46schneiderabbita返信する

顔アイコン


rabbitaさん、コメント有難うございます。
そうですね、ストラクチャーは色々と考えられるのですが、
その前に足を作って、電車で運べることを確認しないといけません。削除

2014/5/14(水) 午後 4:43[ up1853 ]返信する

20140511:P1030659(1)1
HNモジュール004:作ってみる(3)本体製作

本体部分の箱を作ってみました。

材料の桐の集成材、軽くて良いのですが、強度が今一かも・・・
運搬に耐えられるか?やってみないと判りません。

コメント(2)

顔アイコン

今晩は。早速綺麗な箱になりましたね。線路が敷かれる姿を早く見たいです。削除

2014/5/12(月) 午後 9:49schneiderabbita返信する

顔アイコン


rabbitaさん、お早うございます。
シャコ万と添え木を使って固定してからネジ止めしましたが、結構大変でした。削除

2014/5/13(火) 午前 8:52[ up1853 ]返信する

20140508:P1030657(1)1
HNモジュール003:作ってみる(2)材料調達

次に切り出し図で材料の調達です。

以前、購入していたところは、材料も豊富で加工(切断)もやっていました。
ところが、店の場所が変更となり、加工もしていないと判明、これには困りました。

色々と探して、どうにか加工(切断)してくれるホームセンターを見つけました。
家からは少し遠くなりますが、仕方が無いです。

材料は桐集成材¥598x2、切断は¥30/回、送料は税込みで¥500でした。

コメント(2)

顔アイコン

今晩は。桐はバルサの次に軽いと思います。初心者向けのRC飛行機にも使うので空を飛べる程軽いはずです。上手く発送できましたね。削除

2014/5/9(金) 午前 0:53schneiderabbita返信する

顔アイコン


rabbitaさん、コメント有難うございます。
バルサは以前、使ったことがありますが、桐は初めてです。
軽いので、持ち運びには良いようです。
上手く組立てられるか?お楽しみ。削除

2014/5/9(金) 午後 3:00[ up1853 ]返信する

20140506:20140502:img102 150bpi(1)1
HNモジュール002:作ってみる(1)本体図面

HNモジュール東京クラブの仲間に入れていただきました。
次の運転会の日時も連絡いただきましたので、私もモジュールを作ってみようと思います。
と言うことで、第五レイアウトの線路変更はしばらくお休みです。

今回の目標は、電車で運べるモジュールを作ることで、
ストラクチャーの選定などは後回しです。

モジュールは本体と足がありますが、とりあえず本体から。
なるべく、小さく、そして軽くして、持ち運びを考えないといけません。
但し、あまり小さくても走らせられないので、
長さ606mm、幅300mmに設定しました。
606mmとは少し半端かな、と思うでしょうが、
実はKATOのHOユニトラックを使う予定なので、
246+114+246=606となりました。

図面を書いて、900x300の板2枚から、上板と枠を切り出す予定です。

コメント(4)

顔アイコン

こんばんは。 いよいよ行動開始ですね!? きちんと図面から、
というところがいかにも UP さんらしい! 進展を楽しみにしています。削除

2014/5/6(火) 午後 11:12[ tt-coleman ]返信する

顔アイコン


今晩は。電車で運べるモジュールはどのような姿になっていくか楽しみです。
線路を九十九折にした『どこでも線路』は雑誌で見た事あります。頑張って下さい。削除

2014/5/7(水) 午前 0:42schneiderabbita返信する

顔アイコン


tt-colemanさん、コメント有難うございます。
やっと重い腰をあげました。
最近はミス?が多いので、まず、図面を書いてからですかね。削除

2014/5/7(水) 午後 4:55[ up1853 ]返信する

顔アイコン


rabbitaさん、コメント有難うございます。
「どこでも線路」の記事は見たことが無いのですが、
「電車で持ち運べる」を目標にコンパクトに軽く作りたいです。削除

2014/5/7(水) 午後 5:03[ up1853 ]返信する

20140504:P1030655(1)1
レイアウト寸描122:側線に停車中のRSD-5と本線のRS-3

RSD-5とRS-3、どちらも最近、購入した物です。
この2台を走らせて遊んでいます。

レイアウトの方は左側にデルタ線を作らなければならないのですが、
この2台とC-420で貨物列車の発着を楽しんでいます。

線路配置変更は、もう少し遊んでからでしょうか・・・

コメント(2)

顔アイコン

こんな夜更けに今晩は。トレインセット2種が繊細になった感じでいいですね。
小型機はこっち向き(キャブ後ろ)運転がらしい気がしますね。

2014/5/5(月) 午前 2:10schneiderabbita返信する

顔アイコン

rabbitaさん、お早うございます。
RS-3、この形が良いです、それに大きさも小さい方。
入換機はキャブが後ろですが、以前は本線機でもキャブが後ろの物もありました。
最近の本線機はキュブが前ですね。

2014/5/5(月) 午前 8:07[ up1853 ]返信する

20140502:P1030654(1)1
アメリカ型DL045:ALCO RSD-5 SP#5303

こちらもAtlas製、基本的にRS-3と同じです。
違いは軸配置でC-Cとなっています。
ただ、全長はRS-3(B-B)と同じなので、軸重の軽減及び、
低速での牽引力UPかと思います。

模型で牽引力を意識したことは無いのですが、分解図では全軸駆動(6軸)
となっていますので、模型でもそれなりの力?はあると思います。

音はRS-3と同じで、ALCO独特の始動音がします。
少しモーターの唸り音?がしますが、実物ではどうでしょうか?

コメント(2)

顔アイコン

今晩は。
6軸の場合はイコライジングが効くと牽引力が増すと思います。
何もサスが効かない台車では線路のうねりに浮き牽引力が落ちると思います。
昔のROCOの6軸でそういう経験がありました。削除

2014/5/3(土) 午前 1:47schneiderabbita返信する

顔アイコン

rabbitaさん、コメント有難うございます。
なるほど、イコライジング機能ですか。
早速、台車を見ましたが、イコライジング機能は無いようです。
まあ、半固定レイアウトで勾配もありませんから、線路状態は良いようです。
それに牽引力が問題となるほどの貨車も牽かないですね。削除

2014/5/3(土) 午後 5:23[ up1853 ]返信する
